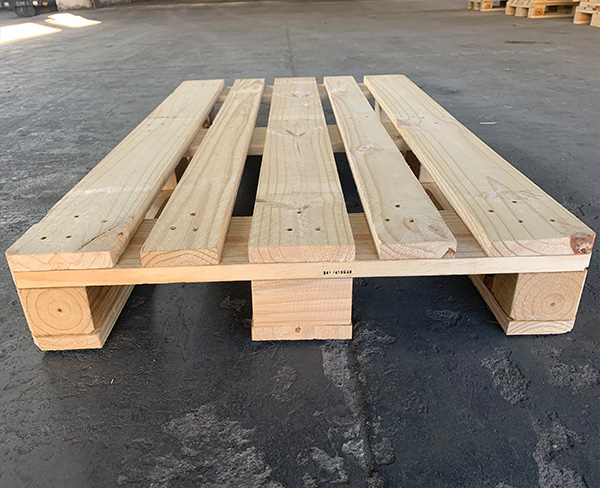

CP1托盤作為物流倉儲領(lǐng)域的關(guān)鍵載具，其質(zhì)量檢測需通過多維度的系統(tǒng)性檢測流程，確保產(chǎn)品符合力學(xué)性能、耐久性及安全標(biāo)準(zhǔn)。以下是檢測環(huán)節(jié)及方法：

**一、原材料與工藝基礎(chǔ)檢測**

生產(chǎn)前需對原料進行理化分析，塑料材質(zhì)需檢測熔融指數(shù)（MFI）、拉伸強度（≥25MPa）及抗沖擊性（如簡支梁沖擊≥8kJ/m2），木質(zhì)托盤應(yīng)檢測含水率（控制在18%-22%）、木纖維密度等指標(biāo)。注塑成型階段需實時監(jiān)控模具溫度（±2℃精度）、保壓時間（至0.1秒），防止縮水或飛邊缺陷。

**二、結(jié)構(gòu)尺寸精度控制**

采用激光三維掃描儀進行全尺寸測量，重點檢測：

1. 支腿垂直度偏差≤1.5mm/m

2. 面板平面度公差±0.8mm

3. 貨叉入口高度誤差±2mm

4. 對角線長度差異≤3‰

配合塞規(guī)檢測插孔配合間隙（≤1.2mm），確保與自動化設(shè)備的兼容性。

**三、力學(xué)性能實測驗證**

1. **靜態(tài)載荷測試**：施加1.5倍額定載荷（如2000kg托盤加載至3000kg）持續(xù)24小時，變形量需＜3mm

2. **動態(tài)沖擊測試**：1.2m高度自由跌落至鋼制平臺，檢查結(jié)構(gòu)完整性和功能保持性

3. **抗彎試驗**：三點彎曲測試撓度值不超過L/200（L為支點間距）

4. **疲勞試驗**：模擬5萬次循環(huán)裝卸，關(guān)鍵部位不得出現(xiàn)裂紋或變形

**四、環(huán)境適應(yīng)性評估**

1. 高低溫循環(huán)測試（-30℃~+70℃，10次循環(huán)）后檢測尺寸穩(wěn)定性

2. 濕度老化測試（95%RH，72h）評估材料膨脹系數(shù)

3. UV加速老化500小時，色差ΔE≤3級

4. 化學(xué)耐受性測試：接觸柴油、潤滑劑等介質(zhì)24小時后無溶脹開裂

**五、質(zhì)量管理體系保障**

通過SPC統(tǒng)計過程控制，關(guān)鍵參數(shù)CPK≥1.33，配合MES系統(tǒng)實現(xiàn)質(zhì)量追溯。每批次留存3%樣品進行破壞性抽檢，同時建立QR二維碼追溯系統(tǒng)，實現(xiàn)從原料到成品的全生命周期管理。

通過上述檢測體系，CP1托盤可確保在8000小時連續(xù)使用周期內(nèi)維持98%以上的完好率，滿足自動化立體倉庫、跨境物流等嚴(yán)苛場景的應(yīng)用需求。檢測數(shù)據(jù)需形成可視化報告，為持續(xù)工藝優(yōu)化提供數(shù)據(jù)支撐。
